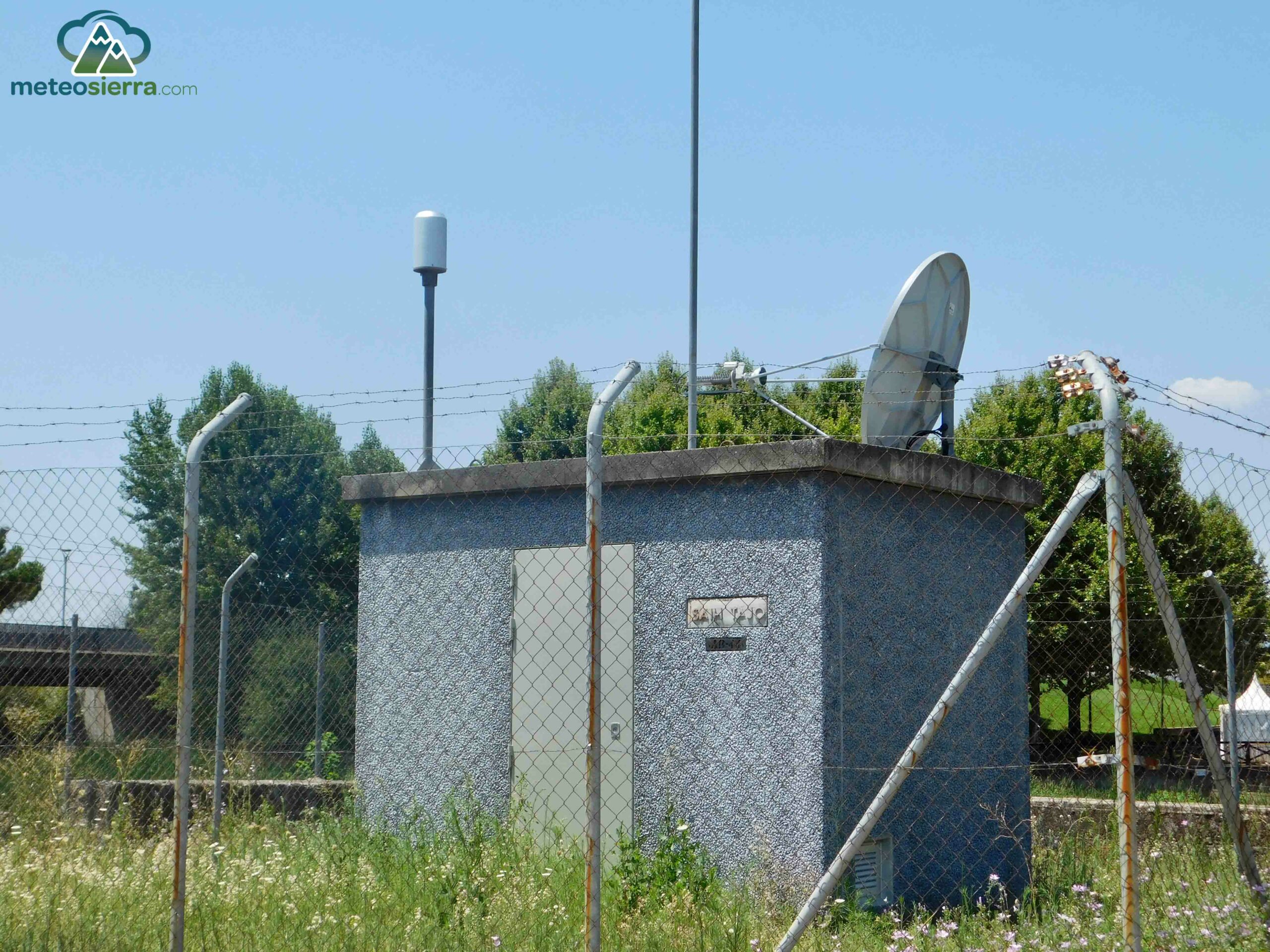

Red SAIH

Mapa

En el mapa podemos ver el instrumental del SAIH en el Sistema Central. Este pertenece a las Confederaciones Hidrográficas del Duero y del Tajo, y se basa en pluviómetros en las distintas cuencas de los ríos y mediciones de caudales en ríos y embalses. También cuentan con otros instrumentos como nivómetros, pero estos no están incluidos en el mapa.

Sistemas SAIH

La Red SAIH (Sistemas Automáticos de Información Hidrológica) es utilizada por las distintas Confederaciones para gestionar de una manera eficaz los recursos hídricos en las cuencas teniendo en cuenta posibles avenidas y poder prevenir así estos riesgos, además de coordinarse con los distintos organismos de protección civil.

Se podrían enumerar los siguientas objetivos:

  1. Gestión de los recursos hídricos
  2. Gestión extraordinaria por avenidas y sequías
  3. Planificación de riesgos
  4. Seguimiento de caudales
  5. Control de niveles de las aguas subterráneas
  6. Control de la calidad de las aguas

Entre la información que esta red proporciona se encuentran los niveles y caudales de ríos, canales y embalses, así como la precipitación que se está registrando en tiempo real tanto en la cabecera como en la parte baja de las cuencas.

La principal característica de la red es que es automática y funciona en tiempo real, por lo que la toma de decisiones es más eficaz e inmediata. Antiguamente, antes del desarrollo del SAIH, era personal de la Confederación el que tenía que estar comprobando in situ y a cualquier hora del día los caudales de ríos y embalses por si se daba alguna situación peligrosa.

También cabe destacar que esta red tiene una función hidrológica, no meteorológica, por lo que los datos de sus pluviómetros (y de sus escasos termómetros) no son homologables por la OMM y muchas veces se encuentran descalibrados y ofrecen datos de lluvia o temperatura erróneos.

Caudales en aforos

En los aforos se mide el caudal y el nivel de los ríos y canales. Estas estaciones ocupan un tramo del cauce y miden el nivel de la lámina de agua así como la cantidad de agua que pasa por la sección de la estación, pudiendo así determinar el caudal y nivel del río.

Estación de afotos del Cofio en San Martín de Valdeiglesias. Fuente: SAIH Tajo
Estación de afotos del Cofio en San Martín de Valdeiglesias. Fuente: SAIH Tajo
Detalle del nivel. Fuente: SAIH Tajo
Detalle del nivel. Fuente: SAIH Tajo
Desde abajo. Fuente: SAIH Tajo
Desde abajo. Fuente: SAIH Tajo

Pluviómetros

Los pluviómetros se instalan tanto en las cabeceras de las cuencas (sitios de montaña, divisorias…) como junto a los ríos y embalses. Registran datos de precipitación e intensidad de precipitación en intervalos de 15 minutos, Algunos también cuentan con termómetros y registran datos de temperatura. Estas estaciones termopluviométricas son inusuales en la cuenca del Tajo y más frecuentes en la del Duero.

A continuación, se muestran algunos pluviómetros del SAIH en distintos puntos del Sistema Central.

Pluviometro del SAIH junto a la Ribera de Gata en Moraleja (257 m)
Pluviometro del SAIH junto a la Ribera de Gata en Moraleja (257 m)
Pluviómetro de Piornal (1263 m), situado junto a la estación de AEMET
Pluviómetro de Piornal (1263 m), situado junto a la estación de AEMET
Estación termopluviométrica del SAIH junto a la carretera de Cabida-Colmenar de la Sierra (1352 m)
Estación termopluviométrica del SAIH junto a la carretera de Cabida-Colmenar de la Sierra (1352 m)
Estación pluviométrica de Pozas del Caraba en Sequeros (925 m)
Estación pluviométrica de Pozas del Caraba en Sequeros (925 m)
Pluviómetro SAIH en Gascueñas de Bornova (1244 m)
Pluviómetro SAIH en Gascueñas de Bornova (1244 m)
Pluviómetro de Condemios de Arriba (1363 m)
Pluviómetro de Condemios de Arriba (1363 m)

Embalses

Estas estaciones registran los datos hidrológicos de los embalses en tiempo real. Se reciben datos del nivel y volumen del embalse, estado de la presa y caudal desalojado. Además, en muchos embalses también se registran datos de precipitación y temperatura.

Existen estaciones en todos los embalses principales de las cuencas. Estos son alguno ejemplos.

Embalse de Borbollón (315 m)
Embalse de Borbollón (315 m)
Pantano Rosarito (309 m)
Pantano Rosarito (309 m)
Pantano de El Atazar (873 m)
Pantano de El Atazar (873 m)
Embalse de Gabriel y Galán (388 m)
Embalse de Gabriel y Galán (388 m)
Embalse de Pontón Alto (1105 m)
Embalse de Pontón Alto (1105 m)
Pantano de El Villar (906 m)
Pantano de El Villar (906 m)
Pantano de Irueña (778 m)
Pantano de Irueña (778 m)
Embalse de Alcorco (924 m)
Embalse de Alcorco (924 m)
Embalse de Puentes Viejas (956 m)
Embalse de Puentes Viejas (956 m)

Refugio Lancha del Rey

De todas las series de las que disponemos para analizar, la del refugio Lancha del Rey es la más interesante. Este refugio se encuentra en la cara sur de la sierra del Arenal, en Gredos. Se encuentra a una altitud de unos 1150 m y es uno de los puntos donde más llueve con frentes de suroeste.

Además, tiene una serie relativamente larga (desde 2002) que ya nos permite sacar algunas conclusiones. De todos modos, al analizar otras estaciones cercanas es casi seguro que esta estación (como muchas del SAIH) subestima algo de precipitación. Sin embargo, las temperaturas parecen ser bastante correctas, con un error de apenas algunas décimas.

Climograma

Temperaturas

Para este período la temperatura media de la estación es de 12,5ºC, valor que seguramente medido en una estación en condiciones adecuadas se sitúa más bien en unos 12ºC. Aún así, es un sitio cálido para la altitud a la que se encuentra, debido a que tiene orientación sur y recibe mucha insolación.

Temperaturas (ºC)ENEFEBMARABRMAYJUNJULAGOSEPOCTNOVDICAnual
Temp. Máx Media8.6911.814.218.62428.128.123.216.711.19.616.9
Temperatura Media5.25.47.79.913.918.722.322.318.112.97.96.212.5
Temp. Mín Media2.62.54.36.39.613.916.917.213.99.85.33.68.8
Temp. extremas (ºC)ENEFEBMARABRMAYJUNJULAGOSEPOCTNOVDICAnual
Máxima absoluta19.120.322.625.129.433.735.838.335.127.921.219.838.3
Máx más baja-2.4-0.20.82.14.511.217.118.210.64.61.20.4-2.4
Mínima más alta10.811.514.617.919.422.723.726.422.819.513.811.226.4
Mínima absoluta-6.2-5.7-4.5-0.81.24.67.48.45.80.4-2.5-5.6-6.2

La máxima absoluta para este período es de 38,3ºC en agosto, seguida de 35,8ºC en julio y 35,1ºC en septiembre. Las mínimas más bajas apenas han descendido de los -5ºC, con una absoluta de -6,2ºC en enero.

Días de Temperatura

A lo largo del año se superan los 30ºC un total de 22 días. Esta zona no tiene nada de inversión térmica y muestra de ello es que solo se producen 19 heladas por 12 noches tropicales.

Días de Máximas (ºC)ENEFEBMARABRMAYJUNJULAGOSEPOCTNOVDICAnual
> 350000000.20.60.10000.9
> 30000002.59.19.1100021.7
> 2000.10.93.713.323.830.630.523.47.20.10133.4
< 55.74.41.40.30.100000.11.42.415.6
< 00.40.100000000000.4
Días de Mínimas (ºC)ENEFEBMARABRMAYJUNJULAGOSEPOCTNOVDICAnual
> 20000001.54.75.30.800012.2
> 100.10.11.24.213.924.630.530.827.1151.70.2149.2
< 523.522.217.810.63.30.10002.314.221.5115.3
< 05.66.32.70.40000001.23.219.4
< -50.40.20000000000.10.6

Precipitaciones

La precipitación anual es de 1400 mm. Este valor se ajusta bastante a la realidad, aunque en una estación manual homologada seguro que se acerca a 1500-1600 mm, una cantidad muy destacada. La mayor parte de la precipitación se concentra en los meses de otoño y comienzos de invierno. El mes con más precipitación es octubre (249,4 mm) seguido de noviembre (197,7 mm) y diciembre (182,7 mm).

Precipitaciones (mm)ENEFEBMARABRMAYJUNJULAGOSEPOCTNOVDICAnual
Total Mensual102.7128.5156.215287.83110.616.984249.4197.7182.71399.3
Máxima Mensual316.4436.6695.9482.4353111.66851.1224.8623.6625668.6695.9
Máxima Diaria124.4171141.6105133.850.864.43884.2246166.4253.6253.6

A lo largo de la serie se han registrado meses con más de 600 mm en octubre, noviembre, diciembre y marzo. El máximo de precipitación diaria ha sido de 253,6 mm en diciembre seguido de 246 mm en octubre.

Días de precipitación

Para finalizar, la media de días de precipitacion en esta estación es de 115. En 35 días al año se recogen más de 10 mm de precipitación y en 7 se superan los 50 mm.
