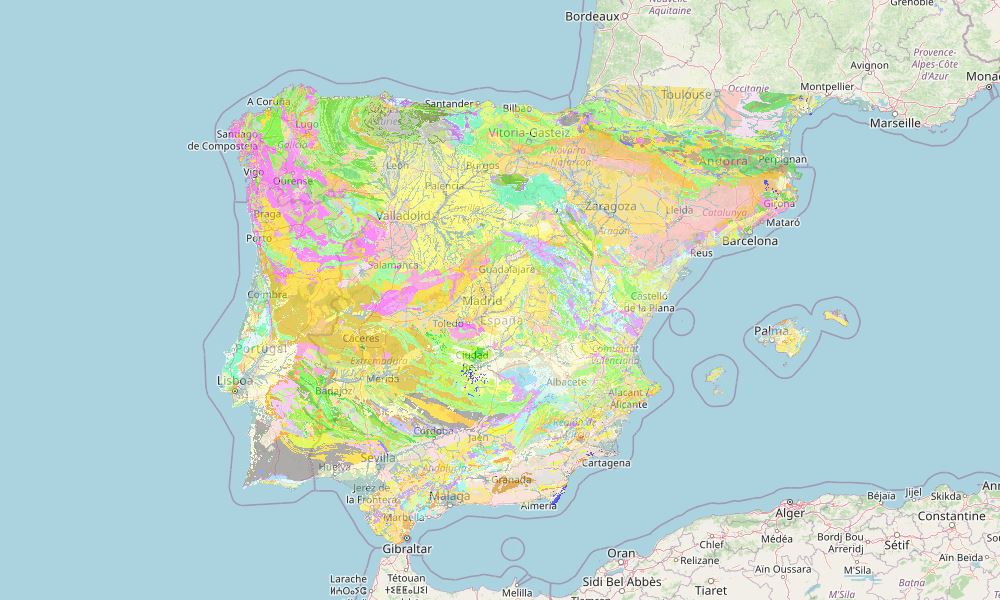

Visor del Mapa Geológico de España

El visor muestra el Mapa Geológico de España, visible a escala 1:1.000.000 y 1.50.000, además de varias capas de cartografía geológica, mapas temáticos singulares, bases de datos y atlas geológico del margen continental

Capas y Referencias

Mapas Base

  • OpenStreetMap: mapa colaborativo, de código abierto y creado por voluntarios de todo el mundo. Fuente de los datos: OpenStreetMap.
  • OpenTopoMap: mapa de relieve detallado basado en datos de elevación. Representa la topografía del terreno con datos proporcionados por OpenStreetMap y la Misión Topográfica del Radar Shuttle (SRTM). Fuente de los datos: OpenTopoMap.
  • Cartografía IGN: cartografía ráster del Instituto Geográfico Nacional (IGN) a distintas escalas. Utiliza el Mapa de España (1:500.000), Mapa Provincial (1:200.000), Mapa Topográfico Nacional (1:50.000 y 1:25.000) y Mapa Topográfico Nacional de Alta Resolución. Fuente de los datos: IGN.
  • Histórico: primera edición del Mapa Topográfico Nacional (MTN50), elaborado entre 1875 y 1968. Fuente de los datos: IGN.
  • Militar (España y Portugal): cartografía militar de España a escala 1:1.000.000, 1:100.000 y 1:50.000 elaborada por el Centro Geográfico del Ejército de Tierra (CEGET) y el Centro Cartográfico y Fotográfico del Ejército del Aire (CECAF). Cartografía militar de Portugal a escala 1:500.000, 1:250.000, 1:50.000 y 1:25.000 elaborada por el Instituto Geográfico do Exército (IGeoE). Fuente de los datos: IGN y IGeoE.
  • LiDAR (Relieve): Modelo Digital de Superficies LiDAR generado por composición de cuatro capas: sombreado, edificaciones, vegetación e hidrografía. Fuente de los datos: IGN.
  • Ortofoto (PNOA): ortofotos de máxima actualidad del Proyecto PNOA (Plan Nacional de Ortofotografía Aérea). Las imágenes son visibles a partir de una escala 1:70.000. Para escalas menores se utilizan imágenes del Sentinel2 de 10 metros de resolución. Las ortofotos se actualizan varias veces al año. Fuente de los datos: IGN.
  • Imagen Satélite: mapa compuesto por la capa base de imágenes satélite de Mapbox (Mapbox Satellite) en combinación con la capa de Mapbox Streets. Fuente de los datos: OpenstreetMap y Mapbox.

Capas Temáticas

Estos servicios WMS permiten que al hacer clic en un punto del mapa se muestre información adicional en una ventana emergente sobre los elementos geoespaciales de la capa seleccionada.

  • Mapa Geológico: mapa geológico de la Península Ibérica, Baleares y Canarias a escala 1:1.000.000 y 1:50.000 (1:25.000 para las islas). Fuente de los datos: IGME. Leyenda:
  • Edades: muestra las edades de las unidades geológicas a escala 1:1.000.000. Se basa en la columna cronolitoestratigráfica del mapa geológico. Especifica los Sistemas geológicos, cubre parcialmente las Series y ocasionalmente los Pisos. Fuente de los datos: IGME. Leyenda:
  • Litología: mapa litológico a escala 1:1.000.000 que asigna la litología más representativa a cada unidad cartográfica. Se parte de la clasificación original del mapa editado y se revisa para obtener la clasificación actual. Proporciona información sobre los tipos de rocas y asociaciones litológicas en la región. Fuente de los datos: IGME. Leyenda:
  • Permeabilidad: Contiene dos mapas, el mapa de permeabilidades a escala 1:1.000.000 y el mapa de permeabilidad de España continuo a escala 1:200.000. Este se basa en el mapa litoestratigráfico y representa 5 niveles de permeabilidad en 7 grupos de litologías distintas. Fuente de los datos: IGME. Leyenda:
  • Hidrogeológico: Contiene dos mapas, el mapa hidrogeológico a escala 1:1.000.000, realizado a partir del mapa litoestratigráfico y de permeabilidades, y el mapa a escala 1:200.000, que agrupa litologías por su permeabilidad y representa la porosidad de los acuíferos con distintos colores. Fuente de los datos: IGME. Leyenda:
  • Litoestratigráfico: representa unidades geológicas según criterios litoestratigráficos e hidrogeológicos a escala 1:200.000. Incluye formaciones con relevancia litoestratigráfica y alto interés hidrogeológico (alta permeabilidad). Fuente de los datos: IGME. Leyenda:
  • Riesgo por Expansividad de Arcillas: muestra la distribución de zonas con similar expansividad de arcillas clasificadas en cuatro grupos: nula a baja, baja a moderada, moderada a alta y alta a muy alta. Asigna edad y litología a las unidades cartografiadas, incluyendo formaciones superficiales sin distinción. Fuente de los datos: IGME. Leyenda:
  • Karst: mapa del karst de España que representa litologías ‘karstificables’ y su tipo (carbonatos, yesos y detríticos) junto con la intensidad de karstificación en cada zona. Incluye cuevas, poljes, surgencias y otras entidades hidrogeológicas y geomorfológicas relacionadas. Fuente de los datos: IGME. Leyenda:
  • Cuaternario: representa depósitos desde el Plio-Pleistoceno hasta contemporáneos, clasificados en 10 intervalos geocronológicos según su génesis. Incluye entidades glaciares, volcánicas, kársticas, eólicas, litorales, edáficas, paleontológicas y prehistóricas. Fuente de los datos: IGME. Fuente de los datos: IGME. Leyenda:
  • Movimientos del Terreno: muestra la distribución de movimientos del terreno en cuatro grupos: componente horizontal en zonas continentales, componente vertical en zonas continentales, áreas inestables en zonas litorales y movimientos relacionados con explotaciones mineras. Fuente de los datos: IGME. Leyenda:
  • Neotectónico: muestra rasgos estructurales y morfológicos que evidencian movimientos recientes, desde el límite Mioceno Medio-Superior hasta la actualidad. Clasifica materiales en seis categorías con información sobre estructuras tectónicas, direcciones de esfuerzo y deformación, estructuras diapíricas y otros fenómenos relacionados. Incluye datos de la plataforma continental española. Fuente de los datos: IGME. Leyenda:
  • Tectónico: mapa de grandes unidades estructurales de la Península Ibérica y Baleares, clasificadas en áreas de plataforma y orógenos. Se subdividen en Cordillera Hercínica, Cordilleras Alpídicas y áreas de Plataforma, Mesozoicas y Terciarias. Representa relaciones temporales y estructurales mediante plegamientos, fallas y grados de metamorfismo. Fuente de los datos: IGME. Leyenda:
  • Yacimientos e Indicios Minerales: capa de puntos que muestra la posición de indicios minerales en todo el territorio nacional. Se divide en dos capas: Indicios I (ubicación de puntos) e Indicios II (simbolización con atributos). Visible a diferentes escalas. Fuente de los datos: IGME. Leyenda:
  • Inventario Español de Lugares de Interés Geológico (IELIG): Base de datos del Inventario Español de Lugares de Interés Geológico (IELIG) que recopila sitios de interés geológico en España. El IGME es responsable de completar este inventario en colaboración con las Comunidades Autónomas y entidades científicas. Fuente de los datos: IGME. Leyenda:
  • Fallas (QAFI): mapa que representa fallas en España. Información sobre su distribución geográfica y características. Fuente de los datos: IGME. Leyenda:
  • Peligrosidad Sísmica: basado en los de datos ZESIS, representa las zonas sismogénicas de la Península Ibérica y territorios adyacentes para calcular la peligrosidad sísmica en España. Fuente de los datos: IGME. Leyenda:
  • Geología Marina: capa de datos que representa la geología submarina en las aguas continentales españolas. Proporciona información sobre la composición geológica de las áreas submarinas. Fuente de los datos: IGME. Leyenda:
  • Volcanes Submarinos: capa de datos que muestra la ubicación y características de volcanes submarinos en las aguas continentales españolas. Proporciona información sobre la distribución de volcanes activos o extintos bajo el mar. Fuente de los datos: IGME. Leyenda:
