Visor de Vértices Geodésicos

Nota: introduce una dirección en el buscador de la parte superior del mapa o pulsa en la flecha de arriba a la izquierda para activar la geolocalización.

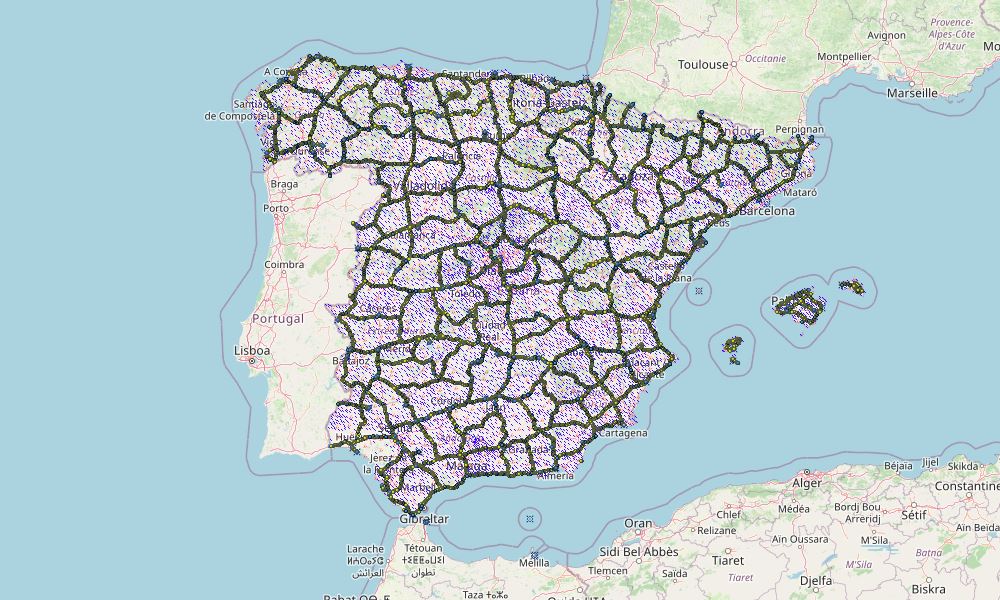

El visor muestra los vértices geodésicos de las redes ROI, REGENTE, ERGNSS y REDNAP. Estos vértices están repartidos por todo el territorio español y constituyen puntos de referencia geográfica que se utilizan para poder establecer con precisión las coordenadas. Dichos puntos se marcan con mojones situados, normalmente, en elevaciones montañosas o colinas.

Capas y Referencias

Mapas Base

• OpenStreetMap: mapa colaborativo, de código abierto y creado por voluntarios de todo el mundo. Fuente de los datos: OpenStreetMap.
• OpenTopoMap: mapa de relieve detallado basado en datos de elevación. Representa la topografía del terreno con datos proporcionados por OpenStreetMap y la Misión Topográfica del Radar Shuttle (SRTM). Fuente de los datos: OpenTopoMap.
• Cartografía IGN: cartografía ráster del Instituto Geográfico Nacional (IGN) a distintas escalas. Utiliza el Mapa de España (1:500.000), Mapa Provincial (1:200.000), Mapa Topográfico Nacional (1:50.000 y 1:25.000) y Mapa Topográfico Nacional de Alta Resolución. Fuente de los datos: IGN.
• Histórico: primera edición del Mapa Topográfico Nacional (MTN50), elaborado entre 1875 y 1968. Fuente de los datos: IGN.
• Militar (España y Portugal): cartografía militar de España a escala 1:1.000.000, 1:100.000 y 1:50.000 elaborada por el Centro Geográfico del Ejército de Tierra (CEGET) y el Centro Cartográfico y Fotográfico del Ejército del Aire (CECAF). Cartografía militar de Portugal a escala 1:500.000, 1:250.000, 1:50.000 y 1:25.000 elaborada por el Instituto Geográfico do Exército (IGeoE). Fuente de los datos: IGN y IGeoE.
• LiDAR (Relieve): Modelo Digital de Superficies LiDAR generado por composición de cuatro capas: sombreado, edificaciones, vegetación e hidrografía. Fuente de los datos: IGN.
• Ortofoto (PNOA): ortofotos de máxima actualidad del Proyecto PNOA (Plan Nacional de Ortofotografía Aérea). Las imágenes son visibles a partir de una escala 1:70.000. Para escalas menores se utilizan imágenes del Sentinel2 de 10 metros de resolución. Las ortofotos se actualizan varias veces al año. Fuente de los datos: IGN.
• Imagen Satélite: mapa compuesto por la capa base de imágenes satélite de Mapbox (Mapbox Satellite) en combinación con la capa de Mapbox Streets. Fuente de los datos: OpenstreetMap y Mapbox.

Capas de Redes Geodésicas

Estos servicios WMS permiten que al hacer clic en un punto del mapa se muestre información adicional en una ventana emergente sobre los elementos geoespaciales de la capa seleccionada.

• Red ROI: vértices de la Red de Orden Inferior (ROI). Fuente de los datos: IGN.
• Red REGENTE: vértices de la Red Geodésica Nacional por Técnicas Espaciales (REGENTE). Fuente de los datos: IGN.
• Red ERGNSS: vértices de la Red de Estaciones de Referencia GNSS (ERGNSS). Fuente de los datos: IGN.
• Red REDNAP: Red de Nivelación de Alta Precisión (REDNAP). Fuente de los datos: IGN.
